Zhejiang Hertz Electric Co.,Ltd., grunnlagt i 2014, er høyteknologisk bedrift som spesialiserer seg på utvikling, produksjon, salg og ettersalgsservice, og betjener middels og avanserte utstyrsprodusenter og industrielle automasjonssystemintegratorer. Basert på høykvalitets produksjonsutstyr og streng testprosess, vil vi gi kundene produkter som lavspente og mellomspenningsvekselrettere, mykstartere og servokontrollsystemer og løsninger i relaterte bransjer. Selskapet opprettholder konseptet om å "gi brukerne de beste produktene og tjenestene" for å betjene enhver kunde. For tiden brukes den hovedsakelig til metallurgi, kjemisk industri, papirproduksjon, maskiner og andre næringer.
Hvorfor velge oss
Profesjonelt team
Vårt team av eksperter har mange års erfaring i bransjen, og vi gir våre kunder nødvendig støtte og råd.
Produkter av høy kvalitet
Våre produkter er produsert etter de høyeste standarder med kun de beste materialene. Vi sikrer at produktene våre er pålitelige, trygge og langvarige.
24H online tjeneste
400-telefonen er åpen 24 timer i døgnet. Faks, e-post, QQ og telefon er allround og multi-kanal for å akseptere kundeproblemer. Teknisk personell er 24 timer i døgnet for å svare på kundeproblemer.
One-stop løsning
Gi teknisk støtte i hele prosessen med inspeksjon, installasjon, igangkjøring, aksept, ytelsesgodkjenningstest, drift, vedlikehold og annen tilsvarende teknisk veiledning og teknisk opplæring relatert til kontraktsprodukter på en rettidig måte.

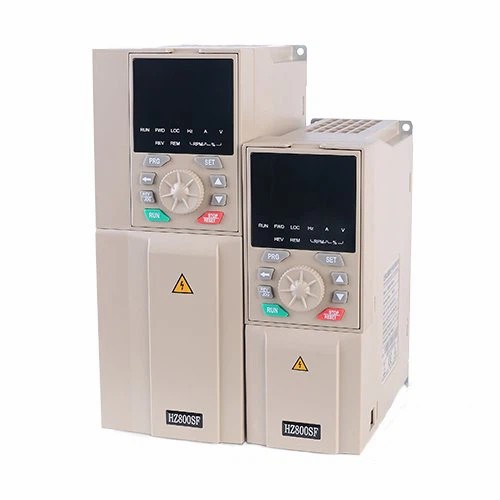

Vår Variable Frequency Drive (VFD), designet for presis motorkontroll, er en allsidig løsning som tar sikte på å forbedre energieffektiviteten og driftsytelsen.
Inverterdriften muliggjør presis kontroll over motorhastigheten, noe som resulterer i redusert energiforbruk og lavere driftskostnader, noe som gjør den til et miljøvennlig valg for bedrifter.
Frekvensomformer for trefasemotor
Materiale av høy kvalitet og førsteklasses teknologi. Kraftig funksjon, trinnløs girkasse. Vanlig utseende, liten og vakker. Praktisk betjening og intuitivt digitalt display.
Denne typen VFD brukes ofte i boliger og små kommersielle omgivelser, da den er egnet for motorer som opererer på 120V strøm og ikke krever høye nivåer av utgangseffekt.
Vi gir hvert enkelt segment 220V og tre segmenter 220V inngang. Når det brukes for enkeltfase, kan hvert annet segment brukes som reservelinje.
Bruken av frekvenskonverteringsenhet, luftkondisjoneringssystem for kjølepumpe, kaldtvannspumpe, vifte er en veldig god strømsparende teknologi.
3,7KW variabel frekvensomformer. Dette er en 24V 150W børsteløs DC girmotor med en flens på 90x90mm. Den innebygde 10:1 kileakselen i rettvinklet girkasse bringer hastighet og dreiemoment til 300.
5,5KW variabel frekvensomformer. Dette er en 24V 150W børsteløs DC girmotor med en flens på 90x90mm. Den innebygde 5:1 cylindriske girkassen bringer hastighet og dreiemoment til 600rpm og 1,95Nm(276,14.
Frekvensomformer er en AC-styrkemaskin som konverterer strømforsyningen til forskjellige frekvenser. På slutten av 1980-tallet begynte Kina å bruke frekvensomformer.
Hva er VFD Variable Frequency Drive
En VFD eller variabel frekvensomformer er en elektronisk enhet som brukes til å kontrollere en AC-induksjonsmotor eller synkronmotor. En VFD kontrollerer dreiemomentet, hastigheten og retningen til motoren, og starter og akselererer motoren jevnt til ønsket hastighet med en kontrollert akselerasjonshastighet. Retardasjon er også kontrollert, og bremsing er tilgjengelig som ekstrautstyr. VFD-er lar deg bruke en enkelt motor for en rekke prosesser og forhold som kan kreve forskjellige hastigheter.
Fordeler med VFD Variable Frequency Drive
Forbedret energieffektivitet
Blant de mest overbevisende fordelene med VFD-er er deres bemerkelsesverdige evne til å forbedre energieffektiviteten, som igjen reduserer energiutgiftene. Motorer utgjør vanligvis en betydelig del av energiforbruket, spesielt innenfor industrielle oppsett. VFD-er kommer til unnsetning ved å dyktig regulere motorhastigheten, spesielt når motoren ikke krever full gasskraft eller et jevnt tempo.
Reduksjon av spenningsreduksjon
Spenningsreduksjoner, preget av forbigående spenningsfall, plager ofte industrielle omgivelser, som ofte oppstår under aktivering av store AC-motorlinjer. Disse hengene kan være skadelig for delikat utstyr som datamaskiner og sensorer. VFD-er omgår dette problemet ved å starte motoren på null spenning og gradvis øke den derfra.
Kontrollert startstrøm
VFD-er tilbyr enda en fjær i hatten ved å effektivt administrere oppstartsstrømmen. De har evnen til å starte motorer med null spenning og frekvens, noe som ikke bare minimerer slitasje på motorer, men også forlenger deres driftslevetid, noe som reduserer behovet for hyppig vedlikehold og reparasjon.
Utstyrssikring
Et annet bemerkelsesverdig aspekt ved VFD-er er deres kapasitet til å skreddersy og begrense dreiemomentet, for å sikre at motorer ikke går utover sine sikre dreiemomentgrenser. Dette proaktive tiltaket beskytter maskiner og utstyr, forebygger skader og forhindrer potensielle produksjonsforstyrrelser.
Presisjonsprosesskontroll
Innenfor industriell produksjon viser VFD-er seg uvurderlige for å optimalisere produksjonsprosesser ved å tillate finjustert kontroll over motorhastigheter. VFD-er kan programmeres til å kjøre motorer med ideelle hastigheter eller stoppe ved forhåndsdefinerte posisjoner, og overgå andre motorkontrollmetoder i presisjon. Dessuten kan mange VFD-er fjernstyres, noe som gir økt fleksibilitet.
Støyreduksjon
Selv om det ikke er deres primære formål, gjør VFD-er tjenesten med å redusere omgivelsesstøynivået ved å betjene motorer ved lavere hastigheter. Denne funksjonen er spesielt fordelaktig i industrielle miljøer der reduserte omgivelsesstøynivåer bidrar til forbedrede arbeidsforhold og jevnere kommunikasjon på fabrikkgulvet. Denne lille, men betydelige forbedringen skaper et mer gunstig arbeidsmiljø.
VFD fungerer ved å ta inn vekselstrøm ved 60 Hz-frekvensen, konvertere den til likestrøm (DC) strøm gjennom en likeretterkrets, og sender den gjennom en DC-buss for å filtrere spenningen videre. Deretter når strømmen vekselretteren som lager pulser av likestrømsenergi som fungerer som vekselstrøm. Den pulserende karakteren til utgangen etterligner vekselstrøm nok til å skape de riktige induksjonsprosessene som trengs for å snurre rotoren til motoren.
Siden DC er lettere å kontrollere i spenning og frekvens, gjør bruk av den i stedet for ekte vekselstrøm det mulig for VFD å justere den elektriske forsyningen i farten. En serie transistorer, spesielt den isolerte porten, Bipolar Transistor (IGBT), gir manuell eller automatisk kontroll over utgangseffekten og den resulterende EDDY-pumpeytelsen. Kraften økes lett til en slampumpe under tung belastning og senkes igjen etter at en blokkering passerer eller teksturen til slammet eller slammet som pumpes endres.
Nøkkelfunksjoner for VFD Variable Frequency Drive
Kontinuerlig kjøring gjeldende vurdering:Dette er den maksimale RMS-strømmen som frekvensomformeren trygt kan håndtere under alle driftsforhold ved en fast omgivelsestemperatur (vanligvis 40 [grader] C). Motorkulelast sinusbølgestrømmer må være lik eller mindre enn denne klassifiseringen.
Overbelastningsstrømvurdering:Dette er en invers tid/strømklassifisering som er den maksimale strømmen som frekvensomformeren kan produsere for en gitt tidsramme. Typiske klassifiseringer er 110 % til 150 % overstrøm i 1 min, avhengig av produsenten. Høyere strømverdier kan oppnås ved å overdimensjonere den variable frekvensomformeren. Denne vurderingen er svært viktig når den variable frekvensomformeren skal dimensjoneres for strømmene som trengs av motoren for bruddmoment.
Linjespenning:Som med enhver motorkontroller, må en driftsspenning spesifiseres. Frekvensfrekvensomformere er konstruert for å operere ved en nominell spenning som 240VAC eller 480VAC, med en tillatt spenningsvariasjon på pluss eller minus 10 %. De fleste motorstartere vil fungere utover denne 10 % variasjonen, men frekvensomformere vil ikke og vil gå inn i en beskyttende tur. En registrert spenningsavlesning av linjeeffektavvik anbefales sterkt for hver applikasjon.
Typer VFD variabel frekvensomformer
Volt/Hertz (V/Hz) Kontroller VFD-er
Først opp har vi Volt/Hertz (V/Hz) Control VFDs. Disse VFD-ene kontrollerer frekvensen til strømmen som tilføres motoren. De er enkle, men svært effektive, og finner deres bruk i de fleste vanlige applikasjoner.
Sensorløse vektorkontroll-VFD-er
Neste er de sensorløse vektorkontroll-VFDene. Disse er mer avanserte enn V/Hz-stasjonene. De kan opprettholde konstant dreiemoment uten bruk av en tilbakemeldingssensor, noe som gjør dem egnet for applikasjoner som trenger litt mer presisjon.
Flux Vector Control VFDs
Til slutt har vi Flux Vector Control VFD-er. Disse er kremen av avlingen når det kommer til presisjonskontroll. De gir nøyaktig og rask kontroll av motorhastighet og dreiemoment, ideelt for komplekse og krevende bruksområder.
Bruk av VFD Variable Frequency Drive
Filtreringssystemer for svømmebasseng
VFD-er kan brukes i innendørs svømmebassengfiltreringssystemer for å øke rensligheten. VFD-er som brukes i innendørs svømmebassengfiltreringssystemer kan bidra til å redusere strømforbruket ved å enkelt variere vannvolumet etter behov. 40 % av strømmen som brukes av svømmebassenger er nødvendig for å filtrere vannet. En pumpe som bruker en VFD kan hjelpe til med resirkulering av vann ved å trekke det inn i filtreringssystemet.
Trykkforsterkerpumper
Kommersielle eller store bygninger som hoteller krever tilstrekkelig høyt vanntrykk for å nå alle enheter, inkludert bad og dusjer, ved hjelp av en trykkforsterkerpumpe. VFD-er kan være et bedre alternativ til trykkreguleringsventiler siden de har bedre energibesparelser og eliminerer vedlikeholdskostnader.
VVS-systemer
VFD-er har blitt brukt i HVAC-systemer i flere tiår. Tradisjonelt har de blitt brukt til kapasitetsmodulering, men de siste årene har de også blitt brukt til vifte- og pumpebalansering, utstyrsovervåking og skjæreutstyrs energibruk ved toppbelastningsforhold. VFD-er kan bidra til å redusere slitasjen på komponenter i HVAC-systemer, siden de krever mindre energi for å starte en motor, og dermed redusere komponentbelastningen.
Produksjon
I produksjonsindustrien brukes VFD-er i transportbånd, ekstrudere og forskjellige maskiner for å gi nøyaktig kontroll over hastighet og dreiemoment. Dette forbedrer produksjonskvaliteten, reduserer slitasje på mekaniske deler og øker energieffektiviteten.
Vann og avløpsvannbehandling
VFD-er er avgjørende for å kontrollere hastigheten til pumper i vann- og avløpsrenseanlegg. De hjelper til med å regulere vannstrøm og trykk, optimalisere energibruken og redusere mekanisk belastning på pumper under oppstart og drift.
Jordbruk
I landbruksapplikasjoner brukes VFD-er i vanningssystemer, korntørkere og ventilasjonssystemer i fjøs og drivhus. Ved å kontrollere motorhastigheter, optimaliserer VFD-er vann- og luftstrøm, reduserer energiforbruket og forbedrer levetiden til utstyret.
Komponenter av VFD Variable Frequency Drive
Konverter
Omformeren, eller AC-inngangslikeretteren, hjelper til med å konvertere AC-spenningen til en DC-spenning. Omformeren består av flere dioder som er koblet parallelt med hverandre og bare lar strømmen gå i én retning. Elektrisiteten som strømmer gjennom omformeren sykles gjennom til den omdannes til en grov likespenning.
DC Link
DC Link er en filtreringsseksjon som består av filterinduktorer og kondensatorer. Hensikten med DC Link er å jevne ut den krusede DC-spenningen som ble oppnådd fra likeretterkretsen i forrige trinn. Den filtrerte utgangen mates deretter til inngangen til omformeren.
Inverter
Hensikten med inverteren er å konvertere utgangen fra DC-linken, som er den filtrerte likespenningen, tilbake til AC. Inverteren brukes til å kontrollere variabel spenning, variabel frekvens utgang til motoren. Inverteren er sammensatt av IGBT-brytere som er koblet i par for å kontrollere den elektriske strømmen. Denne er vanligvis koblet til en logisk kontroller som lar en operatør grensesnitt og justere spenningen til motoren. Ved å kontrollere banen til elektrisk strøm med pulsbreddemodulasjon, kan AC-spenning produseres fra DC-kilden.
Brukergrensesnitt
For å oppnå optimalt strømforbruk eller spare energi, er det nødvendig med et brukergrensesnitt for å konfigurere VFD. Et brukergrensesnitt er et kontrollpanel som er koblet til VFD-en, som tillater manuell brukerinndata. Disse spenner fra et tastatur til LCD-berøringsskjermer. Nyere systemer tilbyr trådløse Bluetooth-kontrollpaneler.
Kontrolllogikk
Den brukerdefinerte innstillingen tolkes deretter av kontrolllogikken. Det er programvaren som trengs for at VFD skal kommunisere med brukergrensesnittet og tilbakemeldingsenheten på motoren. Programvaren er vanligvis basert på et tilstandsdiagram, som følger et sett med sekvenser før du fullfører en oppgave fra start til stopp. Dette gjør at VFD kan bli helautomatisert.
Faktorer å vurdere når du velger VFD variabel frekvensomformer
Den første avgjørelsen å ta når du velger en VFD er å sørge for at frekvensomformeren kan håndtere motorens gjeldende krav. Sjekk motorens navneskilt for fulllaststrømkravet, og finn deretter en stasjon som er klassifisert for minst så mye strøm. Hvis du mater stasjonen med enfasestrøm, må du passe på å bruke frekvensomformeren for enfaset. Variable frekvensomformere er betydelig redusert for enfasedrift.
Størrelsen på VFD bør velges basert på maksimal motorstrøm ved toppbehov og ikke valgt basert på motorhestekrefter. Konstant start, stopp og dynamiske belastninger påvirker elektronikken inne i VFD langt mer enn effekten de har på den lokale kraftbussen og en fullspenningsmotorstarter. Derfor bør toppbehovsstrøm brukes.
Velg mellom variabelt dreiemoment (VT) og konstant dreiemoment (CT) og separate klassifiseringer for hver. Bruk VT-klassifiseringer for vifter og pumper eller se CT-klassifiseringene for transportører og generell maskinstyring. Det er viktig å vite applikasjonstypen fordi stasjonsspesifikasjonene er organisert deretter. Hvis du ikke er sikker på hvilken du skal bruke, anbefales det å gå med CT.
Høyden du bruker VFD-en på har også en effekt på kjølingen. Når høyden øker, blir luften mindre tett. Denne reduksjonen i lufttetthet reduserer kjøleegenskapene til luften. De fleste VFD-er er designet for å operere med 100 % kapasitet i høyder på opptil 1000m. Hvis du er i høyere høyde, må stasjonen være overdimensjonert for å kompensere for nedgangen i kjølingen.
Du vil ha den laveste bærefrekvensen din motor kan håndtere. Mesteparten av tiden vil standardbærefrekvensen fungere fint, men hvis du trenger å redusere den hørbare støyen, varmespredningen eller strømforbruket, så sørg for at du er i stand til å endre bærefrekvensen for stasjonen.
Å bestemme riktig VFD-størrelse involverer flere beregningsmetoder for å sikre at VFD kan håndtere motorens krav. Den grunnleggende formelen som brukes er: VFD-størrelse (kW)=Motoreffekt (kW) x Servicefaktor. Servicefaktoren varierer vanligvis fra 1,1 til 1,5, og tar hensyn til uventede belastningsøkninger og sikrer pålitelighet. Hvis du for eksempel har en motor på 10 kW og du velger en servicefaktor på 1,2, vil den nødvendige VFD-størrelsen være minst 12 kW. Dette sikrer at VFD kan håndtere sporadiske topper i belastningen uten overoppheting eller svikt.
I tillegg er det avgjørende å verifisere at VFD-ens strømklassifisering samsvarer med motorens fulllast ampere (FLA). Dette innebærer å sjekke motorens navneskilt for dens FLA og sikre at VFD kan levere denne strømmen under alle driftsforhold. Mer avanserte beregninger kan vurdere faktorer som harmonisk forvrengning, som kan påvirke både strømforsyningen og motoren. Overtoner er spesielt viktige i store eller følsomme installasjoner, der de kan føre til problemer med strømkvalitet og skade på utstyr.
Bruk av produsentspesifikke verktøy eller online kalkulatorer kan forenkle denne dimensjoneringsprosessen. Disse verktøyene tar hensyn til detaljerte inngangsparametere som motoreffekt, belastningstype og miljøforhold, og gir skreddersydde anbefalinger. Denne tilnærmingen bidrar til å sikre at den valgte VFD er godt egnet til den spesifikke applikasjonen, noe som øker effektiviteten og påliteligheten.
Hvordan vedlikeholde VFD Variable Frequency Drive
Regelmessig rengjøring
Industrielle og kommersielle områder har mye luftbårent støv og rusk som kan samle seg over en VFD og negativt påvirke funksjonen. For å unngå dette, uavhengig av VFD-chassistype, må det sørges for regelmessig rengjøring for VFD. Kjøleribben og viftene må alltid holdes rene. Periodisk rengjøring av VFD-er kan gjøres ved å tørke, rengjøre og luftsprøyte akkumuleringen fra dem.
Temperaturvedlikehold
Et annet viktig tips som må følges for førsteklasses vedlikehold av VFD-er, er at temperaturen må opprettholdes, da disse for det meste brukes i kompakte områder hvor varmespiker er en vanlig ting. Men for å opprettholde den optimale temperaturen må passende luftsirkulasjon sikres. Det må også installeres temperaturkontrollsystemer.
Regelmessige visuelle inspeksjoner
En annen proaktiv tilnærming for vedlikehold av VFD-er er regelmessige visuelle inspeksjoner. Vedlikeholdspersonell med grunnleggende kunnskap om disse kontrollerene må inspisere dem visuelt ukentlig for å identifisere eventuelle synlige feil. Noen av de viktigste inspeksjonene som må ivaretas inkluderer drift av områdekjølesystemer, fiberoptiske kabler, tilkoblinger og nødkretser.
Forhindre fuktinntrengning
Vann og elektrisitet er ikke en passende kombinasjon i noen industrielle omgivelser, og det er ikke annerledes med Variable Frequency Drives. VFD-er må ikke komme i kontakt med fuktighet, da det uunngåelig vil forårsake ulike problemer som utstyrsfeil, uregelmessig oppførsel og korrosjon. Derfor må VFD-er holdes tørre.
Intakte tilkoblinger
Neste på listen over VFD-vedlikeholdstips er at du må sørge for tette koblinger. De elektriske koblingene kan ha løsnet på grunn av konstante vibrasjoner. Løse koblinger vil føre til ujevn drift av kontrolleren.
Vår fabrikk
Zhejiang Hertz Electric Co., Ltd. basert på kraftelektronikkteknologi, motordrift og kontrollteknologi, og avhengig av avansert produksjonsutstyr og streng testprosess, gir vi kundene lavspente og mellomspente frekvensomformere, mykstartere og servokontroll systemer og relaterte bransjeløsninger.
Sertifikat
FAQ
